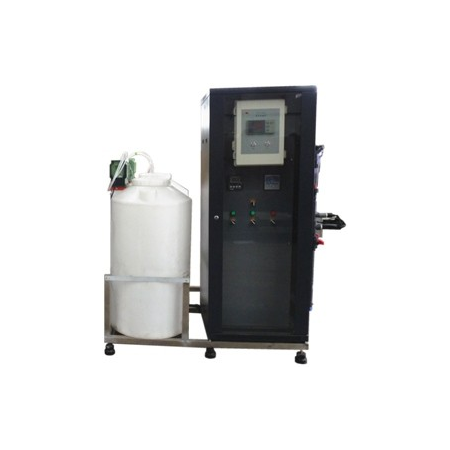

全自動示蹤加藥裝置
瀏覽次數：868次
2022-04-22為了控制循環水的腐蝕、結垢，通常是靠投加一定濃度的緩蝕、阻垢劑來達到目的。要想獲得良好的水處理效果，除選用優良的配方外，關鍵是要將水穩劑的濃度（有效含量）控制在規定的范圍內。目前，國內循環水系統一般多數采用人工定時加藥，通過分析取得水中藥劑濃度有效值，以此為依據來調節計量泵的開度；或者通過對現場的排污量和補水量的計量，按一定的比例關系來進行藥劑的投加。由于系統容積很大，分析數據的滯后性、分析頻率的
高經理 為了控制循環水的腐蝕、結垢， 通常是靠投加一定濃度的緩蝕、阻垢劑來達到目的。要想獲得良好的水處理效果， 除選用優良的配方外， 關鍵是要將水穩劑的濃度（ 有效含量） 控制在規定的范圍內。目前， 國內循環水系統一般多數采用人工定時加藥， 通過分析取得水中藥劑濃度有效值， 以此為依據來調節計量泵的開度； 或者通過對現場的排污量和補水量的計量， 按一定的比例關系來進行藥劑的投加。由于系統容積很大， 分析數據的滯后性、分
析頻率的有限性以及系統存在泄漏等問題，要將水穩劑的濃度穩定控制在工業指標范圍內，還存在著一定的困難。針對以上問題和用戶要求，我們公司設計了利用熒光示蹤技術投加水處理劑方案，BTJY-SZ型示蹤加藥裝置，它采用示蹤技術進行自動加藥。當您使用該裝置時，只要把我們生產的示蹤劑加入到貴廠現場使用的水穩藥劑中去，您的藥劑就成了示蹤型水處理藥劑。操作時只需將循環水的回水引入控制儀的采樣水進口，此時水中的藥劑有效成份隨時被熒光示蹤儀所監測，同時在儀表顯示屏上顯示，并得到有效的控制。
工 作 原 理
BTJY-SZ型示蹤儀采用先進的熒光示蹤技術，先將緩蝕阻垢劑示蹤化，在藥劑投加后，當循環水通過旁路流入水樣采集器時，示蹤化的藥劑被儀器的單色光所激活，產生熒光，熒光強度和藥劑的濃度成線性關系。儀器內部采用了穩定的低功耗光源，高精密的光電轉化器，變光反射到光電轉換器上產生微弱的電流，該微弱電流經高倍放大器放大和單片機處理后輸出兩路4-20mA電流信號：一路4-20mA電流信號去上拉力機，可人機對話，實現自動監管；另一路4-20mA電流信號去控制加藥泵。儀器可根據人工設定的控制值，采用PID來輸出控制，在誤差大時，運用模糊算法進行調節，以消除PID飽和積分現象；當誤差趨小時，采用改進后的PID算法進行調節，并能在調節中自動學習和記憶被控對象的部分特征以使控制效果達到良好優化。其輸出控制信號直接控制加藥泵的加藥量， 此時的實際加藥量和循環水中的藥劑消耗量達到一個動態平衡。此時藥劑中的有效成份隨時被控制儀監測，完成全自動加藥。
BTJY-SZ型示蹤加藥裝置是通過測量示蹤劑的濃度來間接測量循環水中的藥劑濃度， 從而達到自動分析和自動加藥的目的。同時， 可以通過擴充安裝的PH儀， ORP儀，電導率儀，濁度儀等自動監控儀裝置，將相關信號采集，至DCS進行循環水系統的全過程監控。
1、采用實用新型專利技術（1、專利名稱：一種帶有藥桶穩定機構的示蹤加藥裝置，專利類別：實用新型；專利號：ZL202020918912.8；2、專利名稱：一種智能示綜加藥裝置，專利類別：實用新型；專利號：ZL202021393680.5），通過熒光示蹤原理，不管系統工況處于何種惡劣狀態，直接檢測示蹤劑濃度來間接測定水穩劑有效含量，誤差小于正負0.5mg/l。該控制儀采用了與現場原加藥設備配套設計，整體為一臺小型就地控制柜，具有結構緊湊、占地面積小、便于安裝等特點。實現藥劑濃度在線監測、藥劑計量投加等功能。熒光示蹤控制儀與原加藥裝置配套后，對于有多條補充水管線或者排污不易控制的系統優越性更明顯。特別適合發展中的低磷和無磷配方的藥劑。
2、裝置控制系統的核心為專用加藥編程控制器， 能在線獲得很好的加藥控制，能做到節約藥劑，在保證循環水達標的前提下，自動合理降低加藥量，并具備手動加藥功能，帶就地控制柜。裝置以標準4-20mA電流的形式與現場的DCS系統通訊，在現場DCS系統上可以對指示的實時曲線、歷史數據和歷史曲線進行顯示與查詢，從而實現了水處理管理的自動化。裝置可以按用戶的要求擴充功能，增加循環水的PH值、ORP值、電導率、腐蝕率等參數的監測?？筛鶕?jù)PH值控制加酸，根據ORP值控制投加殺菌劑，根據電率控制現場排污，根據平均腐蝕率的值了解循環水的腐蝕變化趨勢，達到全面系統的水質監管。
3、無線遠程數據監控;在現場的加藥控制柜內安裝無線遠程監控模塊，通過與
互聯網通訊方式將現場的檢測數據傳輸至您的電腦上（電腦要求連接網絡，電腦安裝專用接收軟件），還可以在您的電腦上設置現場儀表的控制參數，使現場的數據得到無線遠程監控。

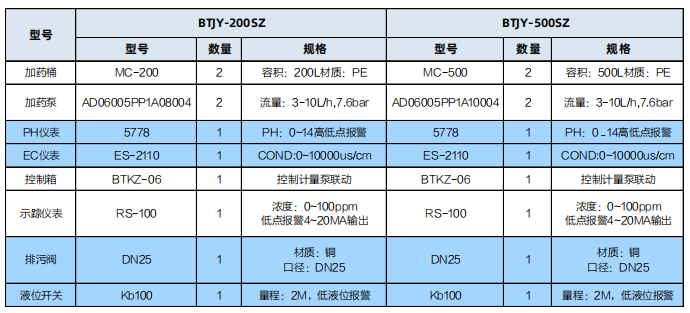

技術參數
應用范圍
廣泛應用于電廠的原水、鍋爐高壓給水、油田地面集輸脫處理系統、石油化工各種加藥系統和廢水處理系統。如投加混凝劑、磷酸鹽、氨液、石灰水、水質穩定劑（緩蝕劑）、阻垢劑、液體殺生劑等。
